Будем испытывать модуль датчика давления. В отличие от датчика атмосферного давлеия, этот расчитан на работу с газами или жидкостями. Например, можете соорудить вневмо-кнопку: наступил или сел на воздушный шарик, соединенный с датчиком и ардуинка отработала нужное действие.

Необходимые компоненты:

  1. плата Arduino UNO (или аналог)
  2. соединительные провода Dupont мама-папа
  3. сам датчик давления и трубка от капельницы

Подключение

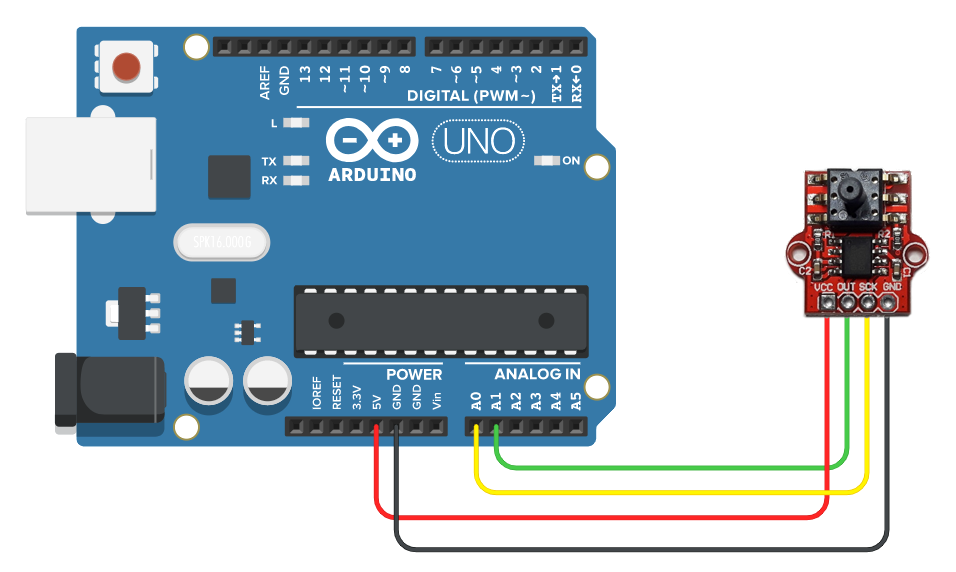

Соединяем все согласно схеме на картинке

pressure connect

Скетч

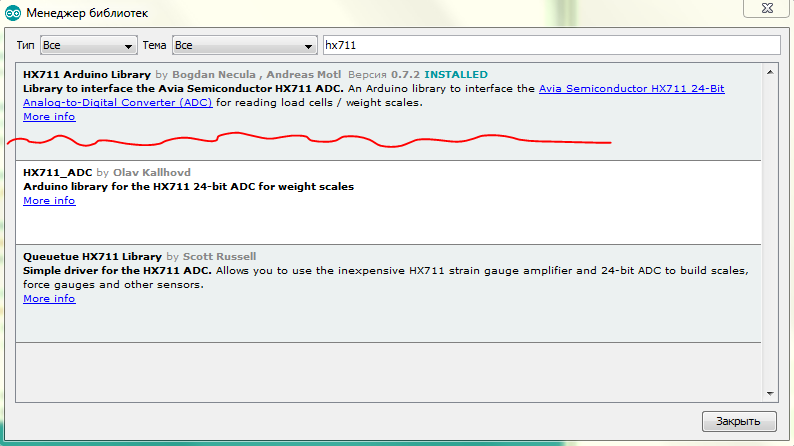

Для нормальной работы скетча потребуется установить библиотеку HX711. Для этого в среде Arduino IDE заходим в верхнее меню Скетч - Подключить библиотеку - Управление библиотеками, далее в строке поиска набираем HX711 и устанавливаем, в нашем случае, первую в списке.

hx711

Далее можно открыть скетч и загрузить его в вашу плату. После успешной загрузки откройте Монитор порта, а для наглядности лучше Плоттер по последовательному соединению (клавиши CRTL+SHIFT+L). Теперь можете подуть через трубочку и наблюдать изменения в мониторе порта.
