Рано или поздно появляется желание поуправлять чем-то более мощным чем сервопривод, либо создать нечто на подобие умного дома своими руками. В этом нам поможет такая радио деталь как реле. В данной статье рассмотрим как реле подключается к микроконтроллеру, как им управлять.

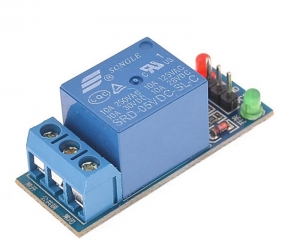

Модуль имеет 3 вывода:

VCC: "+" питания

IN: Вывод входного сигнала

GND: "-" питания

Подключение реле:

VCC на + 5 вольт на Ардуино.

IN на любой из цифровых входов/выходов ардуино (в примере подсоединено к 4).

GND на любой из GND пинов­­­ ардуино.

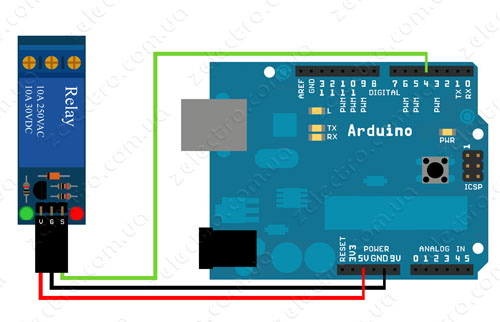

Подключение реле к Arduino

В данном скетче будем включать и выключать реле с периодичностью раз в 2 секунды.

Скетч:

int Relay = 4;
void setup() {
  pinMode(Relay, OUTPUT);
}

void loop() {
  digitalWrite(Relay, LOW);   // реле включено
  delay(2000);
  digitalWrite(Relay, HIGH);  // реле выключено
  delay(2000);
}

Комментарии

0 # Владимир 16.01.2017 11:16
Я тоже так думал, что надо так подключать. В итоге в режиме "0" на цифровых выходах находится "-" и реле постоянно включено. При подаче "1" туда приходит "+" и реле выключается. Если схема используется от аккумулятора, она еще берет 50 мА на реле. В итоге я vcc подключил к цифровому выходу, gnd к земле, и in тоже к земле, с учетом того что если мне не нужна коммутация на все контакты.
Ответить | Ответить с цитатой | Цитировать
