Рассмотрим подключение ЖК дисплея 128x64 к Ардуино.

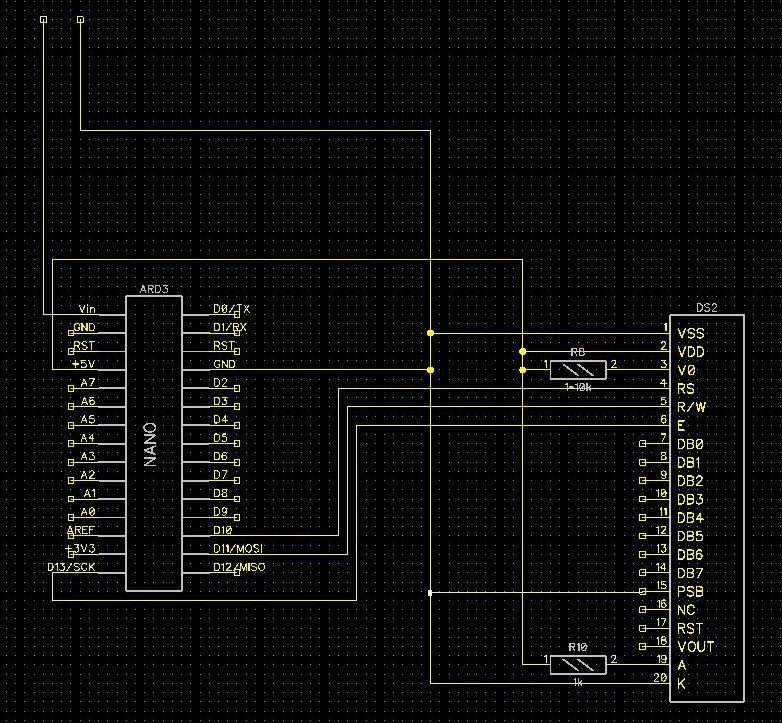

Подключение

lcd128x64 scheme



Скетч

Для использования дисплея с ардуино используется библиотека u8glib, скачать и установить её можно из менеджера библиотек.

После загрузки библиотеки перезапустите среду Arduino IDE, откройте пример:
Меню Файл -> примеры -> U8glib -> FPS

После строк:

//setup u8g object, please remove comment from one of the following constructor calls
//IMPORTANT NOTE: The following list is incomplete. The complete list of supported
//devices with all constructor calls is here: https://github.com/olikraus/u8glib/wiki/device

вставляем строку инициализации на выбор (аппаратный побыстрее, хотя програмный spi позволяет использовать произвольные пины):

  • U8GLIB_ST7920_128X64_4X u8g(4,1,0); //Для последовательного программного интерфейса SPI, цифровые выводы ардуино произвольны — при замене просто меняется строка инициализации.
  • U8GLIB_ST7920_128X64_4X u8g(10); //Для последовательного аппаратного интерфейса HWSPI, цифровые выводы ардуино задействуются только так, как указано на схеме!

 и заливаем скетч в Arduino.
