Статья для тех, кто ни разу не имел дело с этими модулями и хотел бы попробовать поморгать светодиодом на нем заливая скетч через Arduino IDE.

Работа с ESP8266 в среде разработки Arduino IDE.

Установка среды Arduino IDE

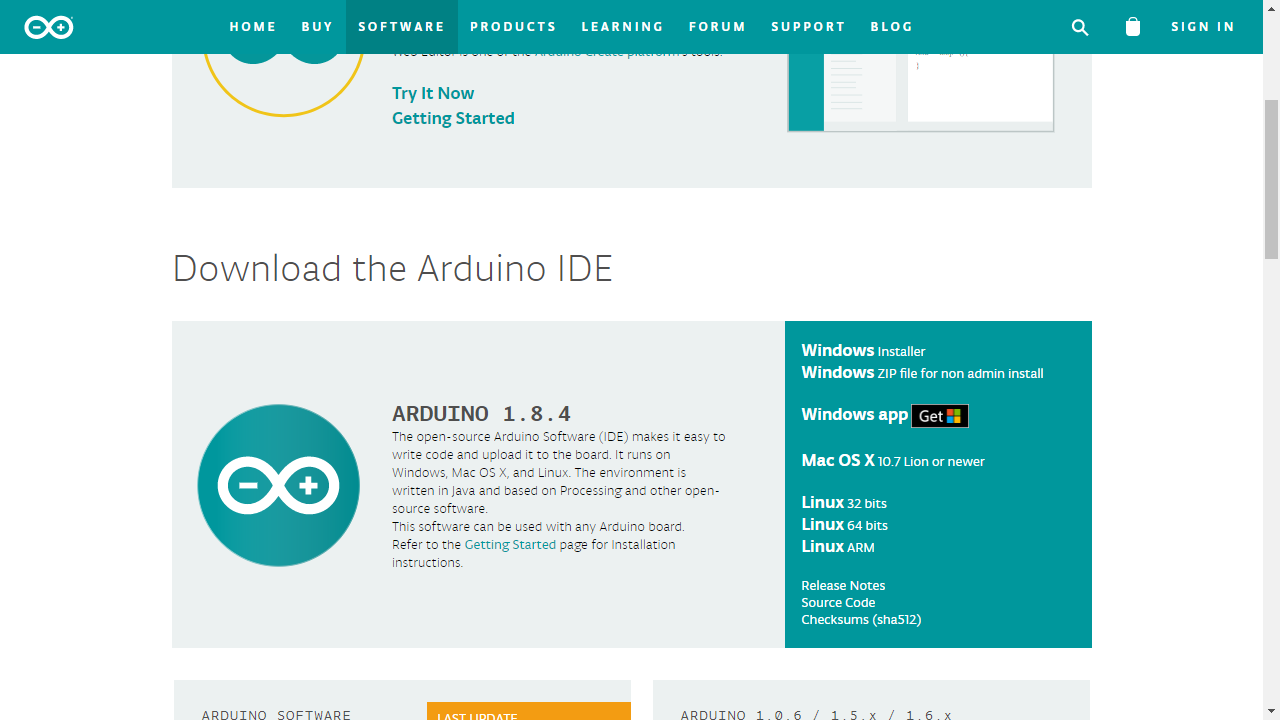

Идем на сайт : https://www.arduino.cc/en/Main/Software# , скачиваем последнюю версию среды разработки под нужную нам операционную систему и устанавливаем.


Настройка плат

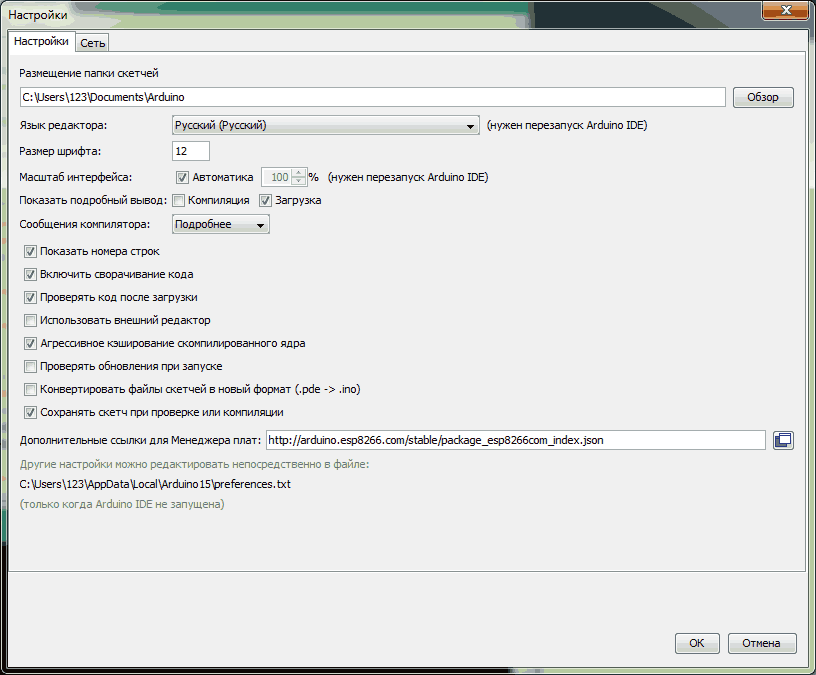

Далее после установки и запуска среды разработки нам потребуется установить поддержку плат ESP8266. Для этого идём в меню Файл - > Настройки.


В появившемся окне в строку Дополнительные ссылки для Менеджера плат вписать

http://arduino.esp8266.com/staging/package_esp8266com_index.json и нажать ОК.

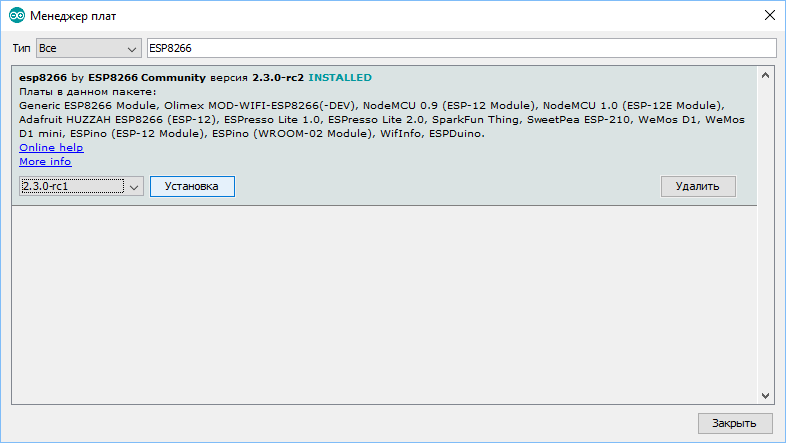

Далее требуется установить поддержку через меню Инструменты -> Плата -> Менеджер плат.

В строку ввести esp8266, выбрать свежую версию пакета и установить.

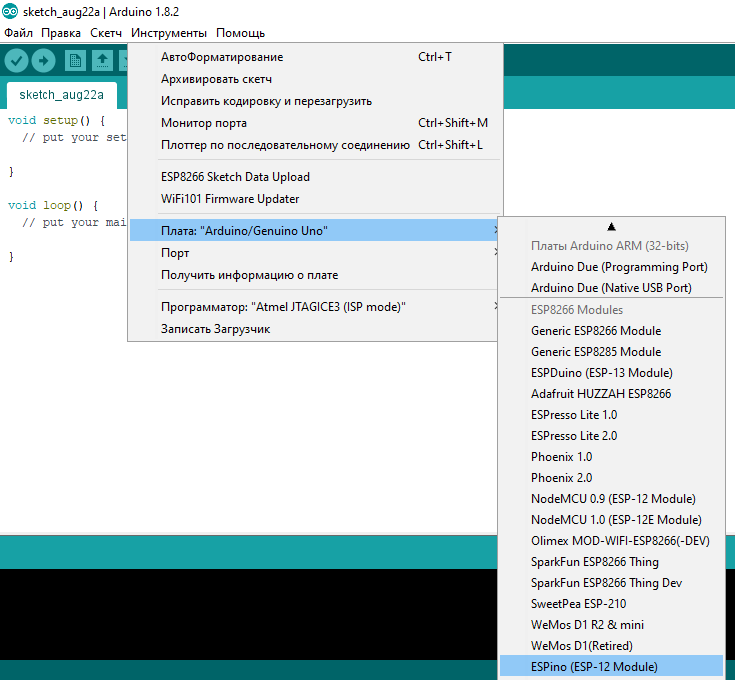

В меню Инструменты -> Плата должны появится платы как на скриншоте ниже.

image007 1

Выбираем необходимую плату из списка.

Установка и настройка среды разработки закончена.

Заливка скетча

Для начала работы нам потребуется любая плата ESP8266, будь то NodeMCU или WittyCloud.

Подключаем к usb порту и устанавливаем драйвера в зависимости от платы (ch340 или cp2102).

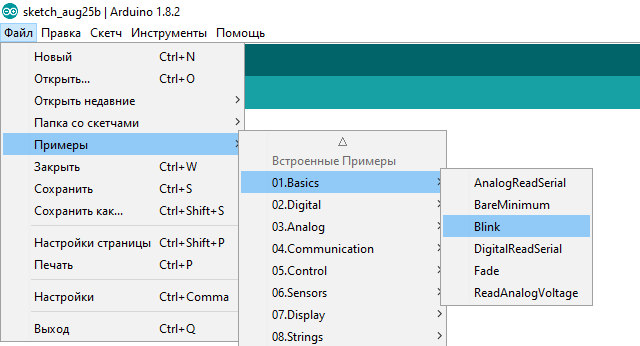

Далее выбираем один из примеров в меню Файл -> Примеры

 image009 1

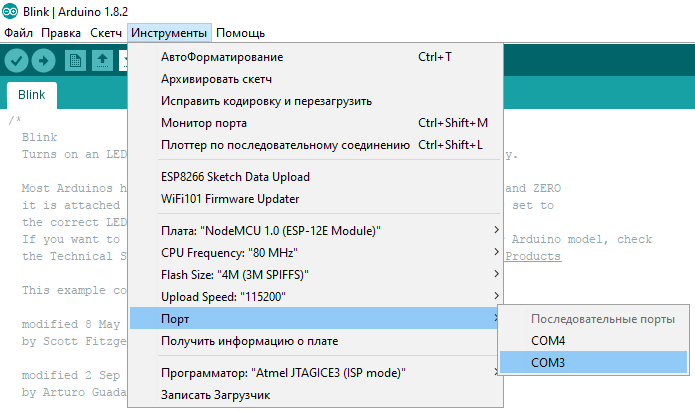

В меню Инструменты –> Порт выбираем порт нашего устройства

image010 1



И нажимаем кнопку со стрелкой или верхнее меню: Скетч - Загрузка).

В результате произойдёт загрузка выбранного примера в память устройства и его исполнение.
